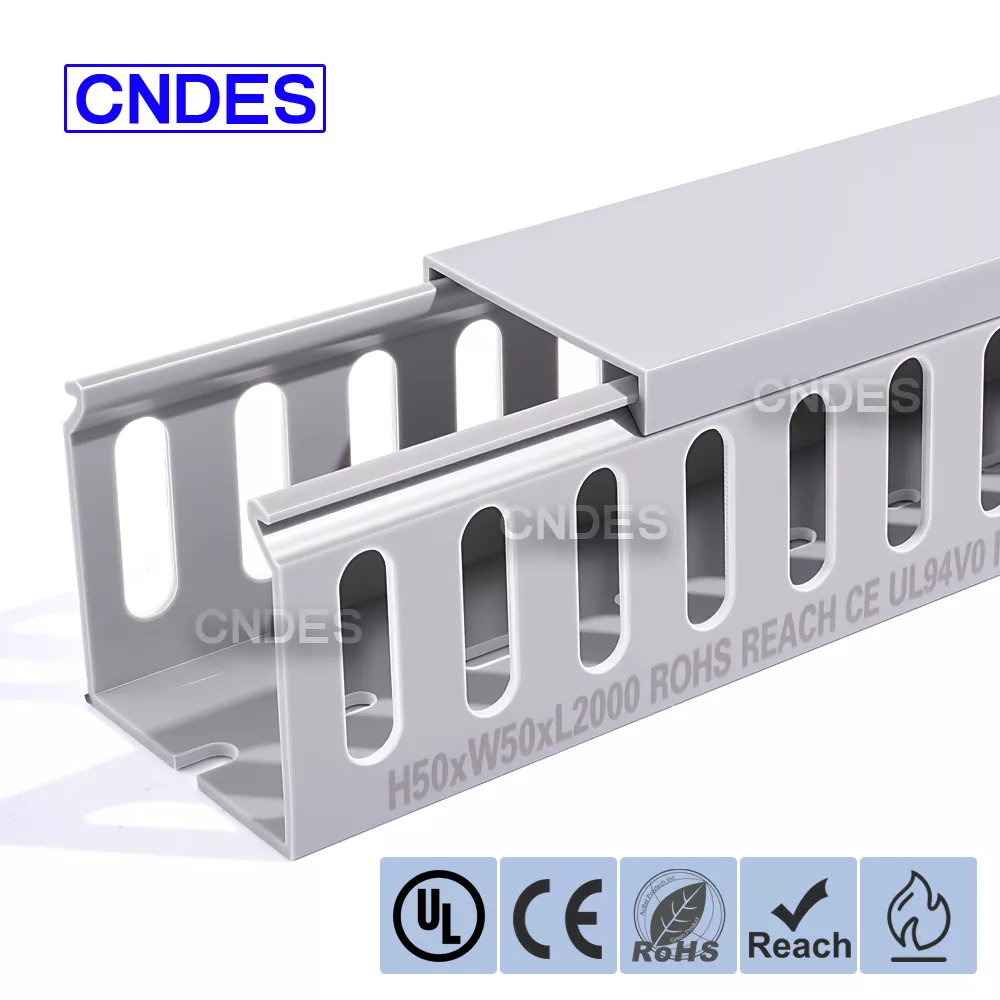

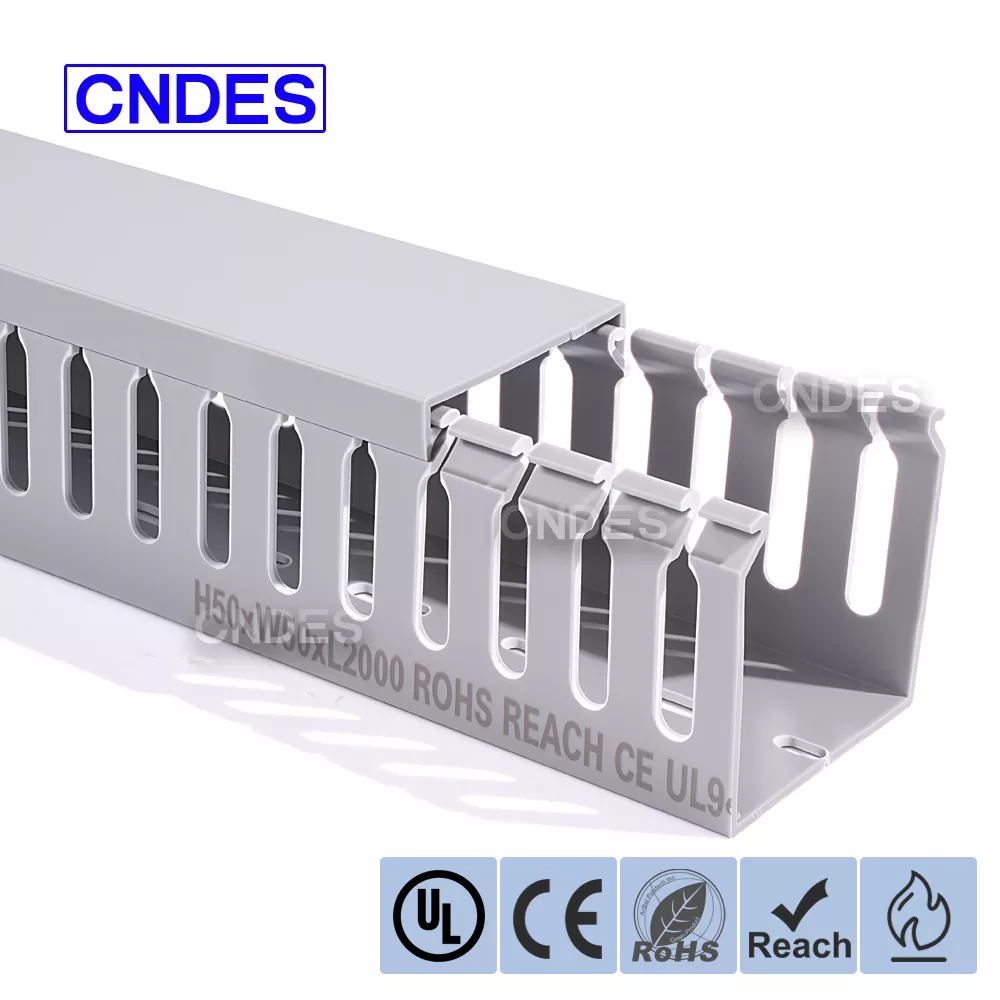

50×50 zirrikitu PVC hatz motako kableatu-hodia

Pertsonalizatutako 50 × 50 PVC hatz motako kableatuaren kanalizazioa panel elektrikoetan, automatizazio-armairuetan eta industria-kontrol-sistemetan kableak antolatzeko diseinatuta dago. Profil karratu orekatua eta hatz motako zirrikitu irekiak dituena, kable-hodi honek kableen adarkatze azkarra, bideratzea garbia eta mantentze erraza ahalbidetzen ditu.

CNDESek, Txinan PVC kableatuzko hodien fabrikatzaile eta hornitzaile profesional batek fabrikatua, eredu hau oso erabilia da malgutasuna, segurtasuna eta epe luzerako iraunkortasuna eskatzen duten aplikazioetan.

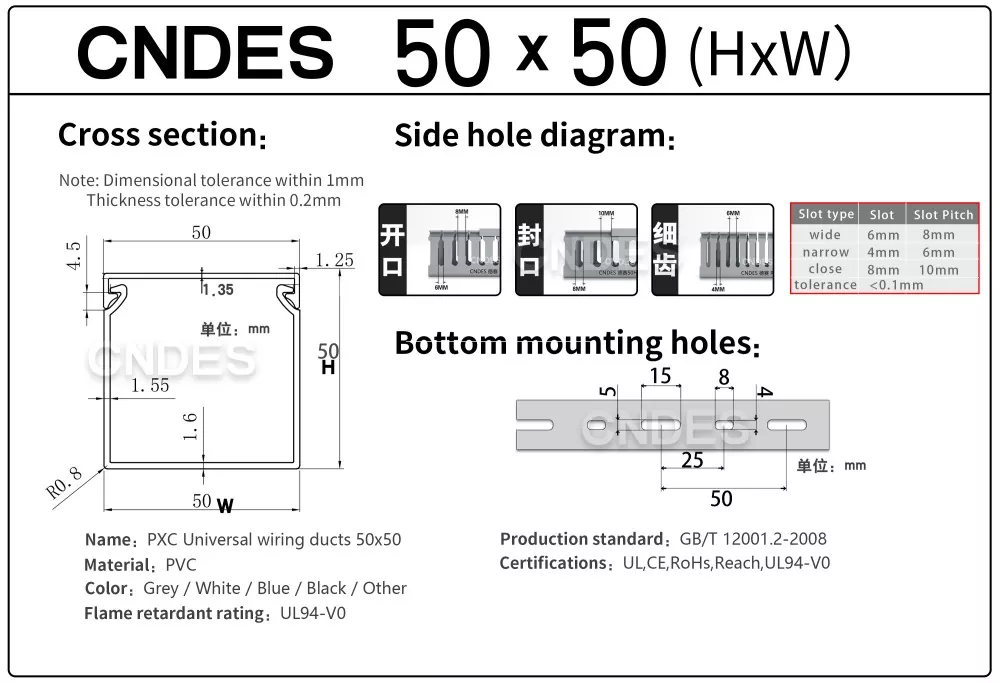

50*50-Zehaztapen dokumentua

Erabiltzeko jarraibideak

1.Instalazioaren aurreko prestaketa

Instalatu aurretik, hautatu kanalaren tamaina eta zirrikitu-zabalera egokia kable kopuruaren, kablearen diametroaren eta instalazio-ingurunearen arabera, hala nola espazio librearen eta funtzionamendu-tenperaturaren arabera.

Esate baterako, hatz-motako zirrikituen diseinuak dentsitate handiko osagaien eremuetarako egokiak dira, eta zirrikitu zabalagoek kable-sorta handiagoen bideratzea errazten dute.

Kalitatezko 50×50 Slotted PVC Hatz motako kableatuaren kanalizazioa instalatzean, aldez aurretik planifikatu kableen bideratze-bidea eta markatu muntatzeko posizioak hormetan edo armairu elektrikoen barruan. Saihestu ertz zorrotzak, gehiegizko bibrazioak edo tenperatura altuak dituzten eremuak.

Erabili zinta neurgailua eta markatzailea kokapen zehatza eta bideratze leuna ziurtatzeko.

Prestatu beharrezko tresnak, besteak beste, bihurkin bat, zulagailu elektrikoa (zulaketa egin behar bada), maila eta ebaketa tresnak, hala nola zerra edo kableatuaren hodi-mozketa.

2.Oinarrizko erraila bermatzea

Horman edo armairu batean muntatzen baduzu, erabili zulagailu elektrikoa markatutako puntuetan zuloak egiteko. Sartu hedapen aingurak edo plastikozko aingurak. Ziurtatu zulatzeko zuloaren diametroa ainguraren tamainarekin bat datorrela, tamaina handiko zuloetatik ezegonkortasuna ekiditeko. Lerrokatu PVC hatz motako kableatuaren hodiaren oinarriko erraila muntatzeko puntuekin eta estutu torlojuak bihurkin batekin erraila segurua dela eta ez dabiltzen ziurtatzeko. Lehenetsi kanalizazioan aurrez zulatutako muntaketa-zuloak erabiltzea. Finkatze-puntu gehigarriak behar badira, zulatu zuloak. Erabili maila bat oinarrizko kanalaren lerrokadura horizontala egiaztatzeko, ondorengo estalki-plakaren instalazioan edo kablearen okertzean zailtasunak saihestuz. Doitu ondoren, estutu berriro torlojuak desplazamendurik ez egiteko.

3.Kablearen Antolaketa eta Txertazioa

Kableak sartu aurretik, multzokatu funtzioaren arabera (adibidez, elikatze-kableak, seinale-kableak edo datu-kableak) eta etiketa itzazu behar izanez gero. Egiaztatu kablearen diametroa zirrikituaren zabalerarekin bateragarria dela.

Sartu kableak astiro-astiro, errendimendu handiko 50×50 PVC hatz-motako kableatuaren hodiaren alboko zirrikituetatik edo amaierako baoetatik, kableen isolamendua kaltetu dezakeen gehiegizko tiraketa saihestuz.

Kable handiagoetarako, banakako zirrikitu "hatzak" aldez aurretik moztutako lerroetan kendu edo moztu daitezke ebaketa-tresnak erabiliz irekidura zabalagoak sortzeko.

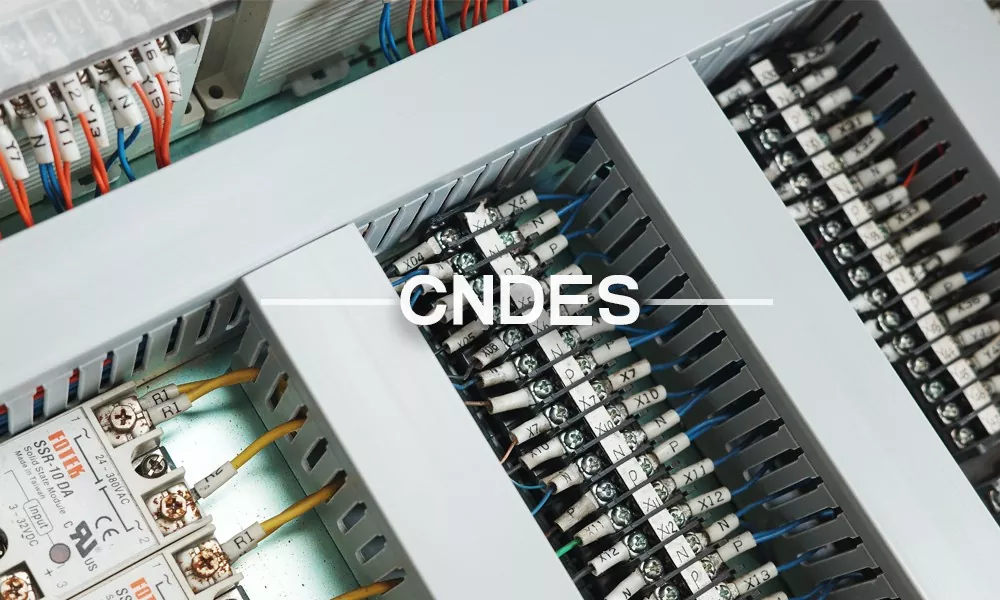

Antolatu kableak geruzatan antolaketa eta etorkizuneko mantentze-lanak hobetzeko. Ohiko praktika bat da energia-kableak behean jartzea eta seinale-kableak goiko geruzan interferentziak murrizteko.

4. Estalki-plakaren instalazioa

Lerrokatu estalki-plaka oinarrizko kanalarekin, eta ziurtatu estalki-plakaren ertzak oinarri-kanalaren klipekin edo irristagailuen zirrikituekin guztiz sartzen direla ziurtatuz. Estalki-plakak irristatzeko, irristatu itzazu mutur batetik; clip-on motetarako, sakatu posizioan blokeatu arte. Estalkiaren plaka irmo sakatu oinarriko kanalean ondo lotzeko. Slotted PVC Hatz motako kableatu hodietarako, biratu estalkia blokeatuta dagoen posiziora. Begiratu estalki-plakaren berdintasuna, hautsa sartzea ahalbidetuko lukeen altxatze lokalizatuak saihesteko. Egiaztatu estalki-plaka hutsunerik gabe finkatuta dagoela hautsa edo objektu arrotzak kanalizazio barrura sar ez daitezen. Zigilatze hobetua behar bada, aplikatu zigilatzailea estaltzeko plakaren ertzetan (hautatu PVCarekin bateragarria den itsasgarri bat).

5.Eszenategi bereziak kudeatzea

Gainazal bertikalean instalatzean, hautatu irristagaitzaren aurkako diseinuak dituzten estalkiak (adibidez, gomazko koskak edo snap-indartutako motak) irristatzea saihesteko. Aldian-aldian ikuskatu bertikalki instalatutako PVC hatz motako kableatu-hodiak estalkiak grabitaziozko soltearen aurka seguru mantentzen direla ziurtatzeko. Espazio mugatuetan, moztu hodiak luzera egokietara (ertz garbiak eta garbiak mantentzeko tresna espezializatuak erabiliz). Ebaki ondoren, begiratu ebakitako ertza zorroztasuna ikusteko. Beharrezkoa izanez gero, lixa ezazu paper urratzailearekin kablea edo operadorearen lesioak saihesteko. Giro-tenperaturak hodiaren goiko tenperatura-mugara hurbiltzen badira (adibidez, 50 °C edo 85 °C), hautatu tenperatura altuko eredu bat edo ezarri beroa xahutzeko neurri osagarriak. Esate baterako, erreserba ezazu aireztapen-lekua hodiaren inguruan edo instalatu hozte-haizagailuak.

50 × 50 zirrikitu PVC hatz motako kableatu-hodien hornitzaile edo fabrikatzaile fidagarri baten bila zabiltza Txinan?

Jarri harremanetan gaur CNDESekin laginak, marrazki teknikoak edo fabrikaren zuzeneko aurrekontua jasotzeko.
